    Notes: KM11

    Pictures

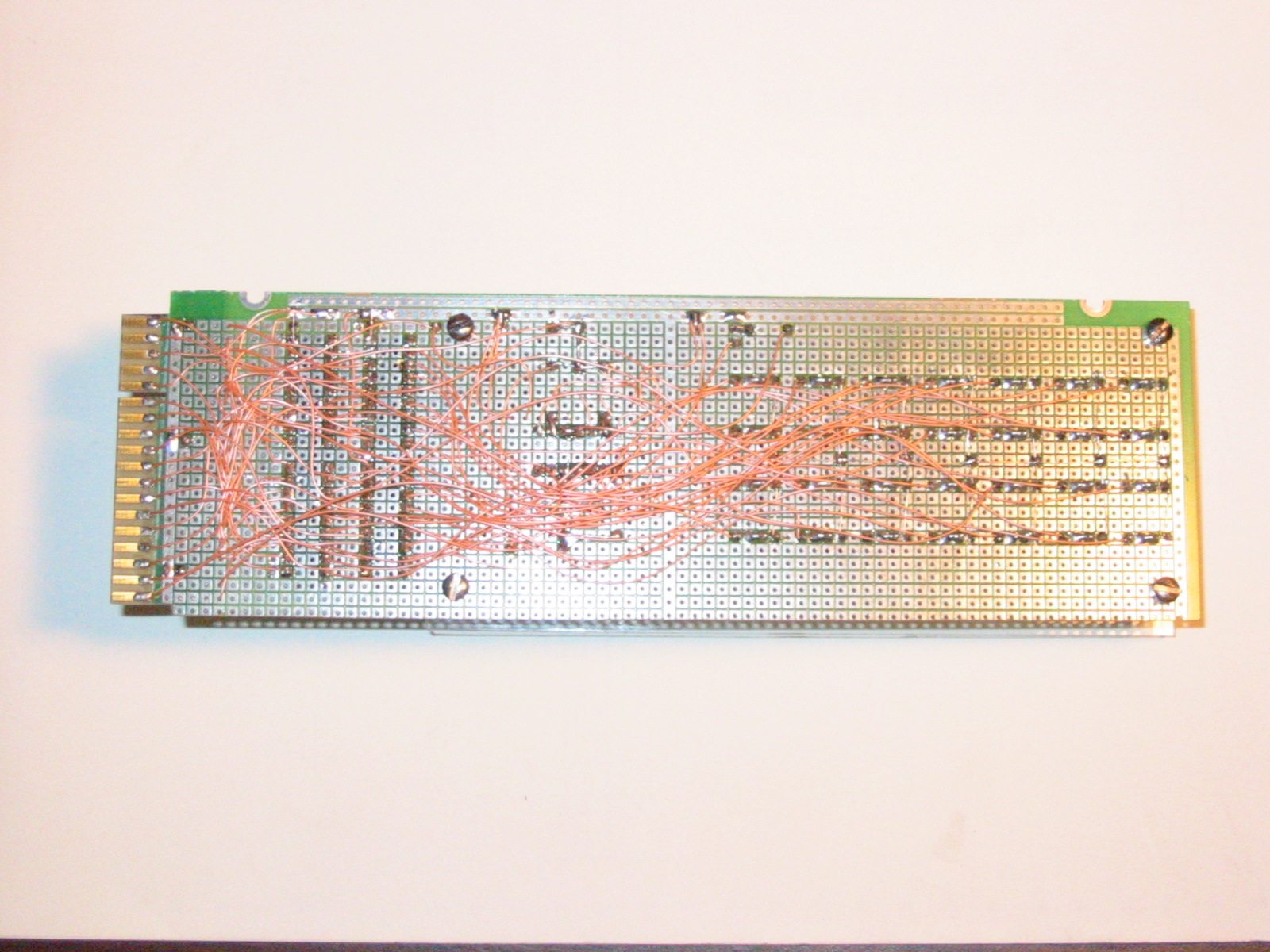

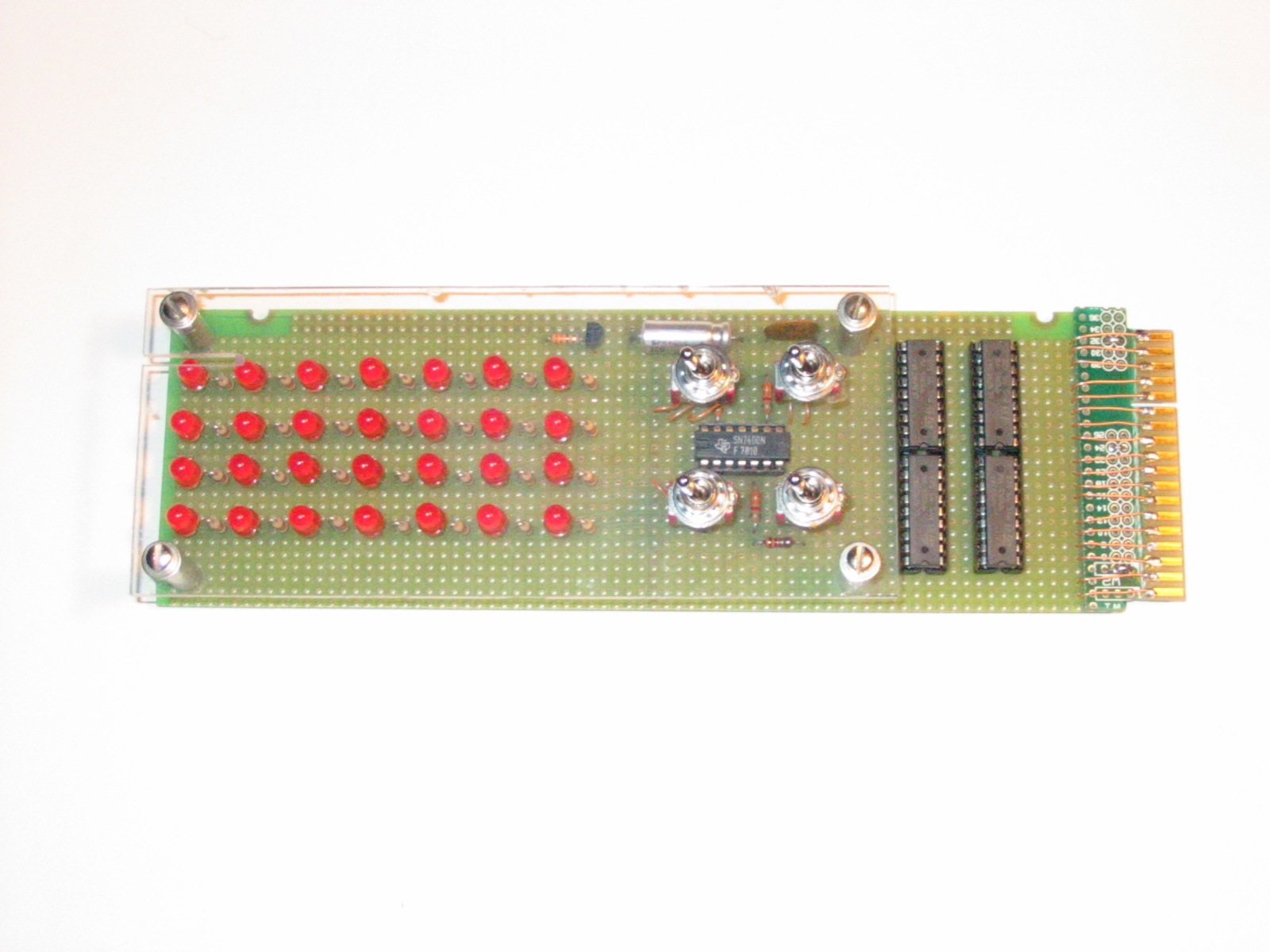

    KM11 component side  KM11 solder side

    References

    KM11 by Tony Duell (local) - This is the basis for my replacement.

    Details

    Part Layout

    I's are the lamps (LEDS) and S's are the switches. S4 is a SPDT, spring return. The equals are the edge fingers.

    I25 I21 I17 I13 I9 I5 I1 S3 S1 =
    =
    =
    =
    =
    I25 I22 I18 I14 I10 I6 I2
    I26 I23 I19 I15 I11 I7 I3 S4 S2
    I27 I24 I20 I16 I12 I8 I4

    Connections and Overlays

      Overlays
    Ref Des W131 W130 KD11-A KT11-D
    KE11-E,F
    I1 U1 R2 C EPS (C)
    I2 J1 E2 V EPS (V)
    I3 C1 H1 Z EPS (Z)
    I4 F2 L2 N EPS (N)
    I5 R1 N2 BUPP 0 DR 00
    I6 H1 D2 BUPP 1 DR 09
    I7 D2 H2 BUPP 2 MSR 00
    I8 H2 J2 T MSR 01
    I9 P1 S1 BUPP 3 B 15
    I10 F1 M2 BUPP 4 ECIN 00
    I11 E2 F2 BUPP 5 EXP UNFL
    I12 J2 E1 MSYN EXP OVFL
    I13 N1 R1 BUPP 6 PBA 06
    I14 T2 K1 BUPP 7 PBA 07
    I15 U2 S2 BUPP 8 PBA 08
    I16 K2 M1 SSYN ROM D
    I17 M1 P1 PUPP0 PBA 09
    I18 S1 L1 PUPP1 PBA 10
    I19 L2 F1 PUPP2 PBA 11
    I20 M2 D1 TRAP ROM C
    I21 E1 J1 PUPP3 PBA 12
    I22 K1 C1 PUPP4 PBA 13
    I23 N2 T2 PUPP5 PBA 14
    I24 P2 U2   ROM B
    I25 D1 K2 PUPP6 PBA 15
    I26 L1 N1 PUPP7 PBA 16
    I27 R2 V1 PUPP8 PBA 17
    I28 S2 P2   ROM A
    S1 B2 B2 MSTOP
    S2 V2 V2 MCLK ENAB
    S3 A1 A1
    S4 V1 U1 MCLK
